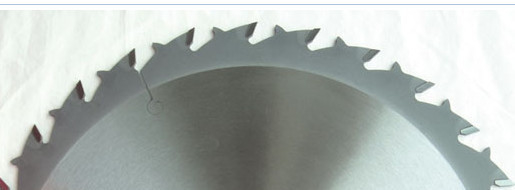

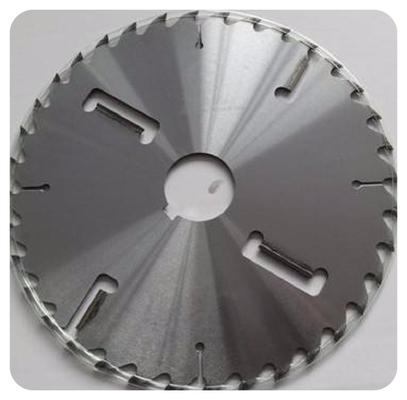

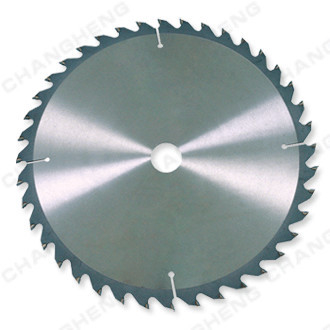

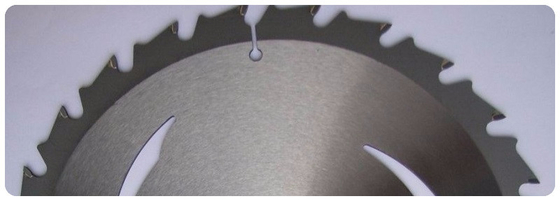

Устройство ограничения стружки для пильных дисков TCT для циркулярных пил с защитой от отдачи для резки древесины, диаметр реза от 180 мм до 700 мм

Существует четыре основных типа дисков, определяемых формой или заточкой их зубьев. Это заточка с плоским верхом (FTG), переменный наклон зуба (ATB), комбинированная (ATBR) и заточка с тройной стружкой (TCG) [Рисунок 1 и Фото А].

Диски FTG имеют зубья, верхние кромки которых перпендикулярны пластине пилы. Также называемые зубьями-рейками, эти зубья атакуют древесину так же, как долото, вырезая концы гнезда. Они быстро режут и долговечны, но не дают чистой поверхности. Они предназначены для продольной распиловки, пиления перпендикулярно волокнам.

Зубья на дисках ATB наклонены по верхней кромке, при этом каждый второй зуб «наклонен» в противоположном направлении. Форма зуба заставляет его чисто срезать волокна древесины с помощью режущего движения. Чем круче угол скоса, тем чище режут зубья, но тем быстрее они тупятся (Рисунок 2). Большинство дисков ATB с 40 зубьями продаются как диски «общего назначения».

Комбинированные диски состоят из 50 зубьев, расположенных группами по пять, с четырьмя зубьями ATB, за которыми следует зуб-рейка (отсюда обозначение ATBR). Зубья ATB предназначены для чистого поперечного реза, а зубья-рейки помогают при продольной распиловке. Комбинированные диски также считаются дисками «общего назначения».

Зубья на диске TCG чередуются между зубом-рейкой и скошенным зубом. Скошенный зуб черновую обработку реза, а следующий зуб FTG очищает его. Эта конфигурация зубьев предназначена для распиловки плотных материалов: пластикового ламината, твердых поверхностных материалов, таких как Corian, и цветных металлов, таких как латунь и алюминий. Острые зубья ATB быстро затупятся от этого материала.
