| Место происхождения: | Китай |
| Фирменное наименование: | MBS |
| Сертификация: | TUV |
| Номер модели: | LXR011-2 |
| Название: | Круговые лезвия пилы и лезвия TCT |
|---|---|
| Материал карбида: | YG8 |
| сварка: | Автомашинная сварка |
| Тангаж зуба: | Лазерная резьба |
| Обработка поверхности: | Промасленный или окрашенный |
| Цвет: | Естественный |
| Качество: | Промышленное и профессиональное использование |
| Особенность: | для цветных металлов |
| Размер: | от 125 до 750 мм |
| Зубы нумеруют: | от 36 до 160 |
| Толщина пластины: | от 1.6 мм до 3.6 мм |
| Kerf: | 2от 0,6 до 4,6 мм |
| Материал корпуса: | 65MN |

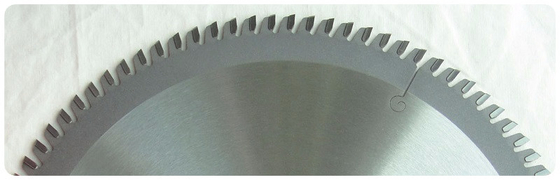

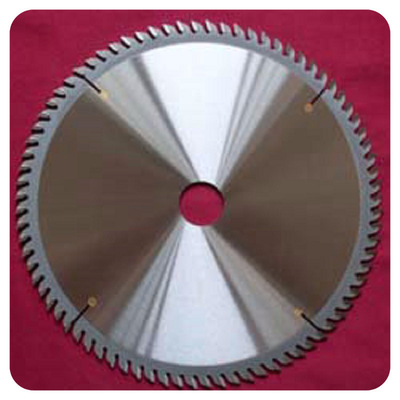

Пильные диски и диски TCT для цветных металлов диаметром от 125 мм до 750 мм - MBS Hardware
Этот тип дисков TCT (Sierras Circulars) предназначен для резки цветных металлов и подходит для резки алюминиевых профилей, сплошного алюминия, меди, латуни и других цветных металлов.
Для резки алюминиевых профилей рекомендуется выбирать α= +5°;
Для резки сплошного алюминия рекомендуется выбирать α= -5
Качество: для промышленного и профессионального рынка
Посадочное отверстие: все размеры и по запросу, включая 5/8”, 1”, 20 мм, 22,23 мм, 25 мм, 30 мм, 35 мм и т. д.…
Количество зубьев может быть изменено по запросу.
Тип зуба: TCG
Существует четыре основных типа дисков, определяемых формой или заточкой их зубьев. Это заточка с плоской вершиной (FTG), переменный скос вершины (ATB), комбинированная (ATBR) и заточка с тройным сколом (TCG) [Рисунок 1 и Фото А].
Диски FTG имеют зубья, верхние кромки которых перпендикулярны пильной пластине. Также называемые ракерами, эти зубья атакуют древесину так же, как долото, вырезая концы шипа. Они быстро режут и долговечны, но не дают чистой поверхности. Они предназначены для продольной распиловки, распиловки перпендикулярно волокнам.
Зубья на дисках ATB наклонены по верхнему краю, при этом каждый второй зуб «наклонен» в противоположном направлении. Форма зуба заставляет его чисто срезать волокна древесины с помощью режущего движения. Чем круче угол скоса, тем чище режут зубья, но тем быстрее они тупятся (Рисунок 2). Большинство дисков ATB с 40 зубьями продаются как диски «общего назначения».
Комбинированные диски состоят из 50 зубьев, расположенных группами по пять, с четырьмя зубьями ATB, за которыми следует зуб-ракер (отсюда обозначение ATBR). Зубья ATB предназначены для чистого поперечного реза, а зубья-ракеры помогают при продольном резе. Комбинированные диски также считаются дисками «общего назначения».
Зубья на диске TCG чередуются между зубом-ракером и зубом со скосом. Зуб со скосом грубо обрабатывает рез, а следующий зуб FTG очищает его. Эта конфигурация зубьев предназначена для распиловки плотных материалов: пластикового ламината, материалов с твердой поверхностью, таких как Corian, и цветных металлов, таких как латунь и алюминий. Острые зубья ATB быстро затупятся от этого материала.
Размер и характеристики:
| Диаметр (мм) | Пропил (мм) | Толщина корпуса (мм) | Количество зубьев |
| 125 | 2.6 | 1.6 | 36,40 |
| 150 | 2.6 | 1.6 | 48 |
| 165 | 2.6 | 1.6 | 48,50 |
| 180 | 2.8 | 1.8 | 56 |
| 200 | 2.8 | 1.8 | 62,64 |
| 216 | 2.8 | 1.8 | 62,64 |
| 230 | 3.0 | 2.0 | 64,72 |
| 250 | 3.0 | 2.0 | 72,80,100,120 |
| 300 | 3.2 | 2.2 | 72,84,96,120 |
| 350 | 3.2 | 2.2 | 84,96,108,120 |
| 400 | 3.5 | 2.5 | 96.108,112,120 |
| 420 | 3.5 | 2.5 | 96,108,112, 120 |
| 450 | 3.8 | 2.8 | 108,120, 132 |
| 500 | 3.8 | 2.8 | 120,132, 144 |
| 550 | 3.8 | 2.8 | 120, 132, 144 |
| 600 | 4.0 | 3.0 | 120, 140, 160 |
| 650 | 4.0 | 3.0 | 80, 120, 140 |
| 700 | 4.2 | 3.2 | 80, 120, 150 |
| 750 | 4.6 | 3.6 | 120, 140, 160, |
Примечание: Другие специальные размеры и характеристики могут быть изготовлены на заказ для наших клиентов.
Преимущества нашей продукции:
Для достижения хорошего результата резки пильные диски должны быть натянуты в соответствии с определенной скоростью вращения и областью применения. Натяжение осуществляется путем прокатки круговых дорожек в корпусе пилы, вызывая натяжение стали.
Все окончательные проверки выполняются на нашей измерительной машине с ЧПУ. Используя четыре камеры, обеспечивающие высочайшую точность изображения, машина измеряет общую геометрию резания зубьев и центровку наконечника. Также машина измеряет пайку наконечников и регистрирует любые отклонения, которые затем передаются обратно роботам для пайки для внесения корректировок.
