| Место происхождения: | Китай |
| Фирменное наименование: | MBS |
| Сертификация: | TUV |
| Номер модели: | ЛСР014-00 |
| имя: | Польза лезвий круглой пилы ТКТ промышленная |
|---|---|
| Материал карбида: | YG8 |
| Сварки: | сварка Автоматическ-машины |
| Тангаж зуба: | Отрезок лазера |
| Обработка поверхностей: | Смазанный или покрашенный |
| цвет: | природные |
| Функция: | для резать литое железо |
| Функция: | Большие размеры до 1800мм |
| Материал корпуса: | 65Mn |
Пильные диски TCT высочайшего качества для промышленного использования для резки чугунного корпуса со специальными зубьями, Сделано в Китае

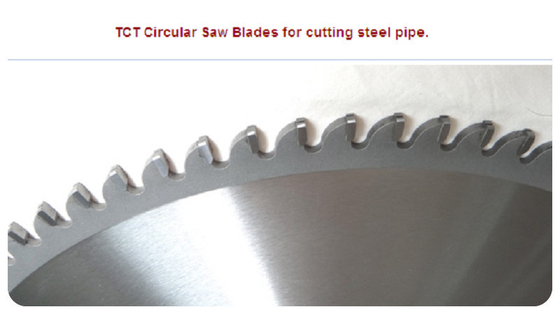

Этот тип пильных дисков TCT специально разработан в качестве дисков для резки стальных слитков. Диски применяются на сталелитейных заводах, заводах по производству бесшовных стальных труб, заводах по производству колесных дисков и других заводах тяжелого машиностроения для резки стальных слитков, стальных прутков большого диаметра, стальных рельсов и других стальных профилированных прутков большого размера. Диски также можно использовать для резки чугуна и цветных металлов, таких как алюминий, медь, латунь и т. д.
Качество: для промышленного и профессионального рынка
Посадочное отверстие: все размеры и по запросу, включая 60 мм, 80 мм, 100 мм, 150 мм и т. д.
Количество зубьев может быть скорректировано по запросу.

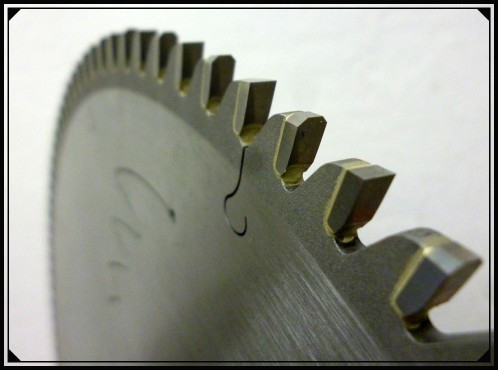

Тип зубьев:
Существует четыре основных типа дисков, определяемых формой или заточкой их зубьев. Это заточка с плоской вершиной (FTG), переменный скос вершины (ATB), комбинированная (ATBR) и заточка с тройной стружкой (TCG) [Рисунок 1 и Фото А].
Диски FTG имеют зубья, верхние кромки которых расположены под прямым углом к полотну пилы. Также называемые зубьями-рейками, эти зубья воздействуют на древесину так же, как долото, вырезающее концы гнезда. Они быстро режут и долговечны, но не дают чистой поверхности. Они предназначены для продольной распиловки, распиловки перпендикулярно волокнам.
Зубья на дисках ATB наклонены по верхнему краю, при этом каждый второй зуб «наклонен» в противоположном направлении. Форма зуба заставляет его чисто срезать волокна древесины с помощью режущего движения. Чем круче угол скоса, тем чище режут зубья, но тем быстрее они тупятся (Рисунок 2). Большинство дисков ATB с 40 зубьями продаются как диски «общего назначения».
Комбинированные диски состоят из 50 зубьев, расположенных группами по пять, с четырьмя зубьями ATB, за которыми следует зуб-рейка (отсюда обозначение ATBR). Зубья ATB предназначены для чистого поперечного распила, а зубья-рейки помогают при продольном распиле. Комбинированные диски также считаются дисками «общего назначения».
Зубья на диске TCG чередуются между зубом-рейкой и зубом со скошенной кромкой. Зуб со скошенной кромкой грубо обрабатывает рез, а следующий зуб FTG очищает его. Эта конфигурация зубьев предназначена для распиловки плотных материалов: пластикового ламината, твердых поверхностных материалов, таких как Corian, и цветных металлов, таких как латунь и алюминий. Острые зубья ATB быстро затупятся от этого материала.
Размер и характеристики:
| Диаметр (мм) | Пропил (мм) | Толщина корпуса (мм) | Количество зубьев |
| 450 | 6 | 4.5 | 52 |
| 540 | 6.5 | 5.0 | 60/80 |
| 630 | 6.5 | 5.0 | 60/80 |
| 660 | 6.5 | 5.0 | 70/80 |
| 710 | 7 | 5.5 | 60/70/80 |
| 760 | 7 | 5.5 | 60/70/80 |
| 830 | 7 | 5.5 | 70/100 |
| 965 | 8 | 6.5 | 50/60/90 |
| 1010 | 8 | 6.5 | 60/80 |
| 1080 | 8 | 6.5 | 60/80 |
| 1140 | 8 | 6.5 | 48/50/60/70/72 |
| 1180 | 8 | 6.5 | 54/60/70/80 |
| 1250 | 8.5 | 7.0 | 50/54/80 |
| 1320 | 8.5 | 7.0 | 50/60/80 |
| 1500 | 9.5 | 8.0 | 50/80 |
| 1800 | 10.5 | 9.0 | 60/90 |
Примечание: Другие специальные размеры и характеристики могут быть изготовлены на заказ для наших клиентов.
Преимущества нашей продукции:
Для достижения хорошего результата резки пильные диски должны быть натянуты на определенную скорость вращения и область применения. Натяжение осуществляется путем прокатки круговых дорожек в корпусе пилы, вызывая натяжение в стали.

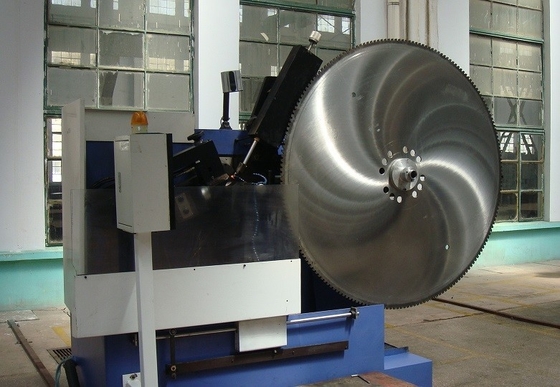

Все окончательные проверки проводятся на нашей измерительной машине с ЧПУ. Используя четыре камеры, обеспечивающие высочайшую точность изображения, машина измеряет общую геометрию резания зубьев и центровку наконечника. Также машина измеряет пайку наконечников и регистрирует любые отклонения, которые затем передаются обратно роботам для пайки для внесения любых корректировок.
