| Место происхождения: | Китай |
| Фирменное наименование: | MBS |
| Сертификация: | TUV |
| Номер модели: | ЛСР015-7 |
| имя: | диаметр лезвия пилы вырезывания стальной трубы от 280мм до 1800мм |
|---|---|
| Материал карбида: | YG8 |
| Сварки: | сварка Автоматическ-машины |
| Тангаж зуба: | Отрезок лазера |
| Обработка поверхностей: | Смазанный или покрашенный |
| цвет: | природные |
| Функция: | для резать стальную трубу |
| Качество: | Промышленное использование |
| Диаметр: | 280мм до 1825мм |
| Толщина плиты: | 3mm до 9mm |
| Kerf: | 4.5мм до 10.5мм |
| Номер зубов: | 60 до 230 |
| Материал корпуса: | 65Mn |

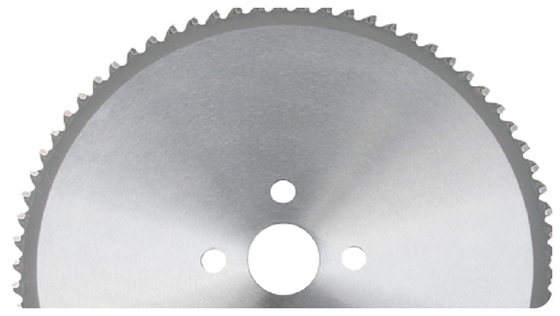

Диаметр отрезного диска для стальных труб от 280 мм до 1800 мм

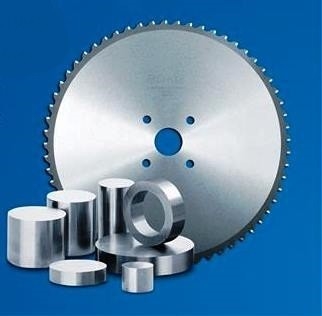

Этот тип твердосплавных дисковых пил специально разработан в качестве отрезных дисков для стальных труб. Диски применяются на заводах по производству бесшовных стальных труб для резки различных горячекатаных бесшовных труб после охлаждения и правки. Можно разрезать несколько параллельных труб одновременно, что повышает эффективность и качество. Диск также можно использовать для резки чугуна и цветных металлов, таких как алюминий, медь, латунь и т. д.
Качество: для промышленного и профессионального рынка
Посадочное отверстие: все размеры и по запросу, включая 60 мм, 80 мм, 100 мм, 150 мм и т. д.
Количество зубьев может быть изменено по запросу.

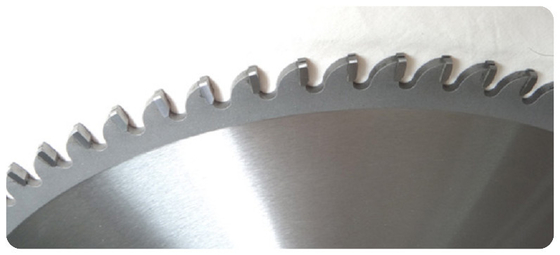

Тип зуба: FTWS
Размеры и спецификации:
| Диаметр (мм) | Диаметр (дюймы) | Ширина пропила (мм) | Толщина корпуса (мм) | Количество зубьев |
| 280 | 11 | 4.5 | 3.0 | 60/70/80 |
| 350 | 14 | 5.0 | 3.5 | 70/80/84/90 |
| 400 | 16 | 5.5 | 4.0 | 70/80/84/90 |
| 450 | 18 | 6.0 | 4.5 | 80/90/100 |
| 500 | 20 | 6.0 | 4.5 | 80/90/100 |
| 550 | 22 | 6.5 | 5.0 | 80/90/100 |
| 600 | 24 | 6.5 | 5.0 | 80/90/100 |
| 660 | 26 | 6.5 | 5.0 | 80/90/100 |
| 710 | 28 | 6.5 | 5.0 | 80/90/100 |
| 760 | 30 | 7.0 | 5.5 | 80/90/100 |
| 800 | 32 | 7.0 | 5.5 | 80/90/100 |
| 850 | 34 | 7.0 | 5.5 | 80/90/100/110 |
| 910 | 36 | 7.5 | 6.0 | 80/90/100/110 |
| 965 | 38 | 7.5 | 6.0 | 90/100/110/120 |
| 1015 | 40 | 7.5 | 6.0 | 100/110/120/130 |
| 1067 | 42 | 8.0 | 6.5 | 110/120/130/140 |
| 1118 | 44 | 8.0 | 6.5 | 120/130/140/150 |
| 1168 | 46 | 8.5 | 6.5 | 120/130/150/160 |
| 1219 | 48 | 8.5 | 6.5 | 120/130/150/160 |
| 1270 | 50 | 8.5 | 6.5 | 120/130/150/160 |
| 1320 | 52 | 9.0 | 7.0 | 120/140/160/180 |
| 1370 | 54 | 9.0 | 7.0 | 120/140/160/180 |
| 1420 | 56 | 9.5 | 7.5 | 140/160/180/200 |
| 1470 | 58 | 9.5 | 7.5 | 140/160/180/200 |
| 1520 | 60 | 9.5 | 7.5 | 140/160/180/200 |
| 1570 | 62 | 10.0 | 8.0 | 140/160/180/200 |
| 1620 | 64 | 10.5 | 9.0 | 140/160/180/200 |
| 1675 | 66 | 10.5 | 9.0 | 140/160/180/200/210 |
| 1720 | 68 | 10.5 | 9.0 | 140/160/180/200/220 |
| 1778 | 70 | 10.5 | 9.0 | 140/160/180/200/220 |
| 1825 | 72 | 10.5 | 9.0 | 160/180/200/220/230 |
Примечание: Другие специальные размеры и спецификации могут быть изготовлены на заказ для наших клиентов.
Существует четыре основных типа дисков, определяемых формой или заточкой их зубьев. Это заточка с плоской вершиной (FTG), переменный скос вершины (ATB), комбинированная (ATBR) и заточка с тройным сколом (TCG) [Рисунок 1 и Фото А].
Диски FTG имеют зубья, верхние кромки которых перпендикулярны пильной пластине. Также называемые рифлеными, эти зубья воздействуют на древесину так же, как долото, вырезающее концы гнезда. Они быстро режут и долговечны, но не создают чистую поверхность. Они предназначены для продольной распиловки, распиловки перпендикулярно волокнам.
Зубья на дисках ATB наклонены по верхнему краю, при этом каждый второй зуб «наклонен» в противоположном направлении. Форма зуба заставляет его чисто срезать волокна древесины, используя режущее движение. Чем круче угол скоса, тем чище режут зубья, но тем быстрее они тупятся (Рисунок 2). Большинство дисков ATB с 40 зубьями продаются как «универсальные» диски.
Комбинированные диски состоят из 50 зубьев, расположенных группами по пять, с четырьмя зубьями ATB, за которыми следует зуб рифления (отсюда обозначение ATBR). Зубья ATB предназначены для чистой поперечной резки, а зубья рифления помогают при продольной распиловке. Комбинированные диски также считаются «универсальными» дисками.
Зубья на диске TCG чередуются между зубом рифления и скошенным зубом. Скошенный зуб черновой обработки, в то время как следующий зуб FTG очищает его. Эта конфигурация зубьев предназначена для распиловки плотных материалов: пластикового ламината, твердых поверхностных материалов, таких как Corian, и цветных металлов, таких как латунь и алюминий. Острые зубья ATB быстро затупятся от этого материала.
