| Место происхождения: | Китай |
| Фирменное наименование: | MBS |
| Сертификация: | TUV |
| Номер модели: | LXR015-5 |
| Название: | TCT лезвие для резки высокопрочных стальных труб / TCT лезвие для резки фрезерной машины |
|---|---|
| Материал карбида: | YG8 |
| сварка: | Автомашинная сварка |
| Тангаж зуба: | Лазерная резьба |
| Обработка поверхности: | Промасленный или окрашенный |
| Цвет: | Естественный |
| Функция: | для резки стальных труб |
| Качество: | Промышленное использование |
| Диаметр: | 280 мм До 1825 мм |
| Толщина пластины: | от 3 мм до 9 мм |
| Kerf: | 40,5-10,5 мм |
| Зубы нумеруют: | от 60 до 230 |
| Материал корпуса: | 65MN |

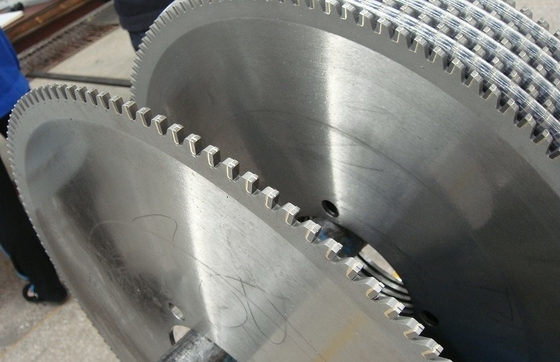

Пильный диск TCT для резки стальных труб с высоким пределом прочности / Пильный диск TCT для отрезного станка с фрезерованием
Этот тип дисковых пил TCT специально разработан в качестве пильных дисков для резки стальных труб. Диски применяются на заводах по производству бесшовных стальных труб для резки различных горячекатаных бесшовных труб после охлаждения и правки. Можно разрезать несколько параллельных труб одновременно, что повышает эффективность и качество. Диск также можно использовать для резки чугуна и цветных металлов, таких как алюминий, медь, латунь и т. д.…
Качество: для промышленного и профессионального рынка
Отверстие: все размеры и по запросу, включая 60 мм, 80 мм, 100 мм, 150 мм и т. д.…
Количество зубьев может быть скорректировано по запросу.
Тип зуба: FTWS
Размер и характеристики:
| Диаметр (мм) | Диаметр (дюймы) | Ширина пропила (мм) | Толщина корпуса (мм) | Количество зубьев |
| 280 | 11 | 4.5 | 3.0 | 60/70/80 |
| 350 | 14 | 5.0 | 3.5 | 70/80/84/90 |
| 400 | 16 | 5.5 | 4.0 | 70/80/84/90 |
| 450 | 18 | 6.0 | 4.5 | 80/90/100 |
| 500 | 20 | 6.0 | 4.5 | 80/90/100 |
| 550 | 22 | 6.5 | 5.0 | 80/90/100 |
| 600 | 24 | 6.5 | 5.0 | 80/90/100 |
| 660 | 26 | 6.5 | 5.0 | 80/90/100 |
| 710 | 28 | 6.5 | 5.0 | 80/90/100 |
| 760 | 30 | 7.0 | 5.5 | 80/90/100 |
| 800 | 32 | 7.0 | 5.5 | 80/90/100 |
| 850 | 34 | 7.0 | 5.5 | 80/90/100/110 |
| 910 | 36 | 7.5 | 6.0 | 80/90/100/110 |
| 965 | 38 | 7.5 | 6.0 | 90/100/110/120 |
| 1015 | 40 | 7.5 | 6.0 | 100/110/120/130 |
| 1067 | 42 | 8.0 | 6.5 | 110/120/130/140 |
| 1118 | 44 | 8.0 | 6.5 | 120/130/140/150 |
| 1168 | 46 | 8.5 | 6.5 | 120/130/150/160 |
| 1219 | 48 | 8.5 | 6.5 | 120/130/150/160 |
| 1270 | 50 | 8.5 | 6.5 | 120/130/150/160 |
| 1320 | 52 | 9.0 | 7.0 | 120/140/160/180 |
| 1370 | 54 | 9.0 | 7.0 | 120/140/160/180 |
| 1420 | 56 | 9.5 | 7.5 | 140/160/180/200 |
| 1470 | 58 | 9.5 | 7.5 | 140/160/180/200 |
| 1520 | 60 | 9.5 | 7.5 | 140/160/180/200 |
| 1570 | 62 | 10.0 | 8.0 | 140/160/180/200 |
| 1620 | 64 | 10.5 | 9.0 | 140/160/180/200 |
| 1675 | 66 | 10.5 | 9.0 | 140/160/180/200/210 |
| 1720 | 68 | 10.5 | 9.0 | 140/160/180/200/220 |
| 1778 | 70 | 10.5 | 9.0 | 140/160/180/200/220 |
| 1825 | 72 | 10.5 | 9.0 | 160/180/200/220/230 |
Примечание: Другие специальные размеры и характеристики могут быть изготовлены на заказ для наших клиентов.
Существует четыре основных типа лезвий, определяемых формой или заточкой их зубьев. Это заточка с плоской вершиной (FTG), переменная скошенная вершина (ATB), комбинированная (ATBR) и заточка с тройным сколом (TCG) [Рисунок 1 и Фото А].
Лезвия FTG имеют зубья, верхние кромки которых перпендикулярны пильной пластине. Также называемые рейкерами, эти зубья атакуют древесину так же, как долото, вырезающее концы гнезда. Они быстро режут и долговечны, но не дают чистой поверхности. Они предназначены для продольной резки, пиления перпендикулярно волокнам.
Зубья на лезвиях ATB наклонены по верхнему краю, причем каждый второй зуб «наклонен» в противоположном направлении. Форма зуба заставляет его чисто срезать волокна древесины с помощью режущего движения. Чем круче угол скоса, тем чище режут зубья, но тем быстрее они тупятся (Рисунок 2). Большинство лезвий ATB с 40 зубьями продаются как «универсальные» лезвия.
Комбинированные лезвия состоят из 50 зубьев, расположенных группами по пять, с четырьмя зубьями ATB, за которыми следует зуб рейкера (отсюда обозначение ATBR). Зубья ATB предназначены для чистой поперечной резки, а зубья рейкера помогают при продольной резке. Комбинированные лезвия также считаются «универсальными» лезвиями.
Зубья на лезвии TCG чередуются между зубом рейкера и скошенным зубом. Скошенный зуб черновой обработки, в то время как следующий зуб FTG очищает его. Эта конфигурация зубьев предназначена для распиловки плотных материалов: пластикового ламината, твердых поверхностных материалов, таких как Corian, и цветных металлов, таких как латунь и алюминий. Острые зубья ATB быстро затупятся от этого материала.
