| Место происхождения: | Китай |
| Фирменное наименование: | MBS |
| Сертификация: | TUV |
| Номер модели: | LXR015-6 |
| Название: | Пильный диск TCT для отрезных станков для стальных труб диаметром от 280 мм до 1800 мм |
|---|---|
| Материал карбида: | YG8 |
| сварка: | Автомашинная сварка |
| Тангаж зуба: | Лазерная резьба |
| Обработка поверхности: | Промасленный или окрашенный |
| Цвет: | Естественный |
| Функция: | для резки стальных труб |
| Качество: | Промышленное использование |
| Диаметр: | 280 мм До 1825 мм |
| Толщина пластины: | от 3 мм до 9 мм |
| Kerf: | 40,5-10,5 мм |
| Зубы нумеруют: | от 60 до 230 |
| Материал корпуса: | 65MN |

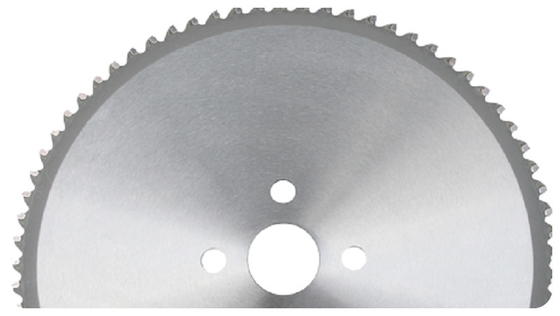

TCT круглая пила TCT körfűrészlap стальная труба TCT Пильный диск для станка для резки стальных труб

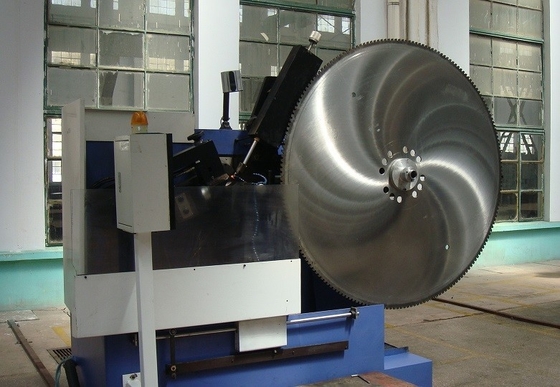

Этот тип твердосплавных дисковых пил специально разработан в качестве пильных полотен для резки стальных труб. Пилы применяются на заводах по производству бесшовных стальных труб для резки различных горячекатаных бесшовных труб после охлаждения и правки. Несколько параллельных труб можно разрезать одновременно, что повышает эффективность и качество. Пила также может использоваться для резки чугуна и цветных металлов, таких как алюминий, медь, латунь и т. д.
Качество: для промышленного и профессионального рынка
Отверстие: все размеры и по запросу, включая 60 мм, 80 мм, 100 мм, 150 мм и т. д.
Количество зубьев может быть скорректировано по запросу.

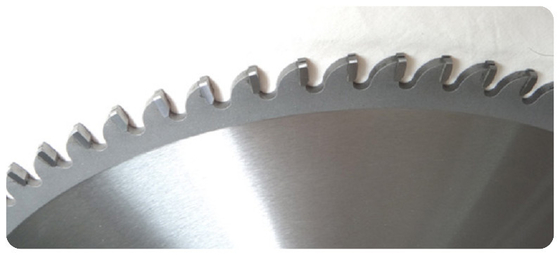

Тип зуба: FTWS
Размер и спецификации:
| Диаметр (мм) | Диаметр (дюймы) | Ширина пропила (мм) | Толщина корпуса (мм) | Количество зубьев |
| 280 | 11 | 4.5 | 3.0 | 60/70/80 |
| 350 | 14 | 5.0 | 3.5 | 70/80/84/90 |
| 400 | 16 | 5.5 | 4.0 | 70/80/84/90 |
| 450 | 18 | 6.0 | 4.5 | 80/90/100 |
| 500 | 20 | 6.0 | 4.5 | 80/90/100 |
| 550 | 22 | 6.5 | 5.0 | 80/90/100 |
| 600 | 24 | 6.5 | 5.0 | 80/90/100 |
| 660 | 26 | 6.5 | 5.0 | 80/90/100 |
| 710 | 28 | 6.5 | 5.0 | 80/90/100 |
| 760 | 30 | 7.0 | 5.5 | 80/90/100 |
| 800 | 32 | 7.0 | 5.5 | 80/90/100 |
| 850 | 34 | 7.0 | 5.5 | 80/90/100/110 |
| 910 | 36 | 7.5 | 6.0 | 80/90/100/110 |
| 965 | 38 | 7.5 | 6.0 | 90/100/110/120 |
| 1015 | 40 | 7.5 | 6.0 | 100/110/120/130 |
| 1067 | 42 | 8.0 | 6.5 | 110/120/130/140 |
| 1118 | 44 | 8.0 | 6.5 | 120/130/140/150 |
| 1168 | 46 | 8.5 | 6.5 | 120/130/150/160 |
| 1219 | 48 | 8.5 | 6.5 | 120/130/150/160 |
| 1270 | 50 | 8.5 | 6.5 | 120/130/150/160 |
| 1320 | 52 | 9.0 | 7.0 | 120/140/160/180 |
| 1370 | 54 | 9.0 | 7.0 | 120/140/160/180 |
| 1420 | 56 | 9.5 | 7.5 | 140/160/180/200 |
| 1470 | 58 | 9.5 | 7.5 | 140/160/180/200 |
| 1520 | 60 | 9.5 | 7.5 | 140/160/180/200 |
| 1570 | 62 | 10.0 | 8.0 | 140/160/180/200 |
| 1620 | 64 | 10.5 | 9.0 | 140/160/180/200 |
| 1675 | 66 | 10.5 | 9.0 | 140/160/180/200/210 |
| 1720 | 68 | 10.5 | 9.0 | 140/160/180/200/220 |
| 1778 | 70 | 10.5 | 9.0 | 140/160/180/200/220 |
| 1825 | 72 | 10.5 | 9.0 | 160/180/200/220/230 |
Примечание: Другие специальные размеры и спецификации могут быть изготовлены на заказ для наших клиентов.
Существуют четыре основных типа лезвий, определяемых формой или шлифовкой их зубьев. Это плоская верхняя шлифовка (FTG), переменная верхняя фаска (ATB), комбинированная (ATBR) и тройная стружечная шлифовка (TCG) [Рисунок 1 и Фото А].
Лезвия FTG имеют зубья, верхние кромки которых перпендикулярны пильной пластине. Также называемые граблями, эти зубья атакуют древесину так же, как долото, вырезающее концы гнезда. Они быстро режут и долговечны, но не создают чистую поверхность. Они предназначены для распиловки, распиловки перпендикулярно волокнам.
Зубья на лезвиях ATB наклонены по верхнему краю, при этом каждый второй зуб «наклоняется» в противоположном направлении. Форма зуба заставляет его чисто срезать волокна древесины, используя режущее движение. Чем круче угол скоса, тем чище режут зубья, но тем быстрее они тупятся (Рисунок 2). Большинство лезвий ATB с 40 зубьями продаются как «универсальные» лезвия.
Комбинированные лезвия состоят из 50 зубьев, расположенных группами по пять, с четырьмя зубьями ATB, за которыми следует зуб грабли (отсюда обозначение ATBR). Зубья ATB предназначены для чистой поперечной резки, а зубья грабли помогают при распиловке. Комбинированные лезвия также считаются «универсальными» лезвиями.
Зубья на лезвии TCG чередуются между зубом грабли и зубом со скосом. Зуб со скосом грубо обрабатывает рез, а следующий зуб FTG очищает его. Эта конфигурация зубьев предназначена для распиловки плотных материалов: пластикового ламината, твердых поверхностных материалов, таких как Corian, и цветных металлов, таких как латунь и алюминий. Острые зубья ATB быстро затупятся от этого материала.
